2단압축냉동장치

홈 > 기술지원 > 2단압축냉동장치

2단 압축냉동장치는 1단 압축냉동장치로 내릴 수 없는 온도 (-40℃ ~ 약 -60℃)를 요구할 때 사용되는 저온 냉동싸이클이다. 2단 저온냉동장치는 그들의 기본적인 설계와 작동 때문에 낮은 작동온도에서 단설비보다 근본적으로 더욱 효율적이고 작동상 위험성이적다.2단 압축기는 말 그대로 한번 압축된 냉매가스를 다시한번 압축하여 낮은 증발온도에서의 작동효율을 증가시키기위해서 압축을 2단계로 하는 것이다.

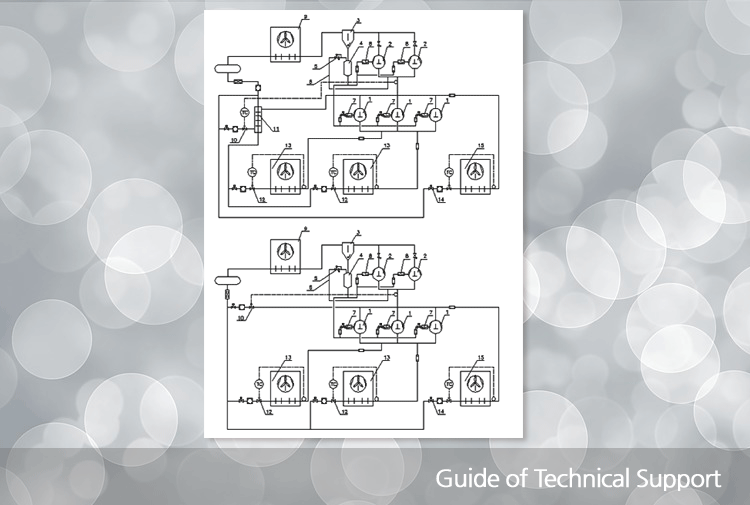

 1. BOOSTER콤푸레샤  2. 고단측 콤푸레샤
 3. 유분리기  4. 오일레시버
 5. 압력밸브  6. 균압관
 7. 오일측정기(6.5 bar /90 psi)  8. 오일측정기(6.5 bar /90 psi)
 9. 콘덴샤  10. 팽창밸브(중간냉각)
 11. 중간냉각기  12. 팽창밸브(저압측증발기)
 13. 증발기(저압)  14. 팽창밸브(고압측증발기)
 15. 증발기(고단측)
